Контейнер ESS для батареи: типы, компоненты, применение и руководство по покупке

Что такое контейнер ESS для аккумуляторов и как он работает?

Контейнер аккумуляторной системы хранения энергии (ESS) — это автономный блок заводской сборки, который объединяет аккумуляторные модули, оборудование для преобразования энергии, системы терморегулирования, инфраструктуру пожаротушения и электронику мониторинга в стандартизированном корпусе — чаще всего в раме транспортного контейнера ISO размером 20 или 40 футов. Такой контейнерный подход позволяет операторам электросетей, промышленным объектам и разработчикам возобновляемых источников энергии быстро развертывать крупномасштабные хранилища энергии с минимальными затратами на гражданское строительство и ввод в эксплуатацию на месте по сравнению с построенными по индивидуальному заказу аккумуляторными комнатами или установками в хранилищах.

Внутри типичного контейнера батареи ESS стойки для литий-железо-фосфатных (ЛФП) или никель-марганцево-кобальтовых (NMC) батарей расположены рядами вдоль внутренних стенок, соединенных последовательно и параллельно для достижения целевых характеристик напряжения и емкости. Система управления батареями (BMS) контролирует напряжение, температуру и состояние заряда каждого элемента в режиме реального времени, взаимодействуя с центральной системой управления энергопотреблением (EMS), которая координирует циклы зарядки и разрядки на основе сигналов сети или требований нагрузки на объекте. Система двунаправленного преобразования энергии (PCS), встроенная в контейнер или установленная в соседнем шкафу, преобразует мощность постоянного тока от аккумуляторных батарей в мощность переменного тока, совместимую с местной сетью или инфраструктурой объекта.

Основные компоненты внутри контейнера батареи ESS

Понимание того, что физически находится внутри контейнера ESS, важно для инженеров по закупкам, разработчиков проектов и менеджеров объектов, которым необходимо оценивать предложения, сравнивать поставщиков и планировать места установки. Каждая подсистема играет особую и важную роль в безопасной и надежной работе.

Батарейные модули и стойки

Батарейные модули являются основным носителем энергии. В 40-футовом контейнере ESS типичные конфигурации включают от 8 до 20 батарейных стоек, каждая стойка содержит от 8 до 16 батарейных модулей, причем каждый модуль вмещает от 16 до 280 призматических или цилиндрических элементов в зависимости от химического состава и форм-фактора. Химия ЛФП доминирует на рынке контейнерных ESS промышленного масштаба благодаря своей термической стабильности, длительному сроку службы (3000–6000 полных циклов) и более низкой стоимости за кВтч по сравнению с NMC. Один 40-футовый контейнер ЛФП от ведущих производителей в настоящее время обеспечивает от 2 МВт до 5 МВт полезной энергии, при этом более высокий показатель может быть достигнут за счет усовершенствованной упаковки от ячейки к стойке и ячеек с повышенной плотностью энергии.

Система управления батареями (BMS)

BMS работает на трех иерархических уровнях: мониторинг на уровне ячеек (измерение напряжения и температуры отдельных ячеек), балансировка на уровне модулей (перераспределение заряда между ячейками для предотвращения разницы мощности) и защита на уровне стойки (срабатывание контакторов для изоляции неисправных цепочек). Хорошо спроектированная BMS имеет решающее значение не только для производительности, но и для безопасности: она должна обнаруживать тепловые аномалии на уровне ячеек, прежде чем они перерастут в температурные аномалии. Современные платформы BMS теперь включают в себя электрохимическую импедансную спектроскопию (EIS) и оценку состояния здоровья (SOH) с помощью искусственного интеллекта для прогнозирования деградации и оптимизации стратегий диспетчеризации в течение 10–20-летнего срока службы системы.

Система преобразования энергии (PCS)

PCS — это электрический интерфейс между аккумуляторной батареей постоянного тока и сетью переменного тока. В контейнерных ESS блоки PCS обычно имеют мощность от 500 кВт до 2,5 МВт на контейнер. Современные конструкции PCS достигают эффективности двустороннего преобразования, превышающей 97%, и поддерживают режимы управления с формированием сетки или слежением за сеткой. Способность формирования сети – способность PCS независимо устанавливать опорное напряжение и частоту – становится все более критичной для микросетей и систем, работающих в изолированном режиме. Некоторые конструкции контейнеров интегрируют PCS внутри; другие подключаются к отдельной раме PCS или центральной инверторной станции, что может уменьшить сложность контейнера, но увеличивает требования к проводке на объекте и занимаемой площади.

Система терморегулирования

Поддержание температуры аккумулятора в оптимальном диапазоне — обычно от 15°C до 35°C для ЛФП — важно как для производительности, так и для долговечности. В контейнерах ESS используется один из трех основных подходов к управлению температурным режимом: воздушное охлаждение (принудительная конвекция через блоки HVAC), жидкостное охлаждение (холодные пластины или контуры погружного охлаждения, встроенные в каждую стойку) или гибридные системы. Жидкостное охлаждение обеспечивает превосходную термическую однородность и позволяет увеличить скорость зарядки/разрядки без ускорения деградации, но усложняет монтаж и увеличивает требования к техническому обслуживанию. В климате с сильной жарой или холодом система управления температурным режимом должна также обеспечивать тепловую мощность — нагреватели PTC или контуры тепловых насосов — чтобы предотвратить потерю мощности или повреждение элементов во время зимней работы. Ведущие производители указывают, что их контейнеры работают в диапазоне температур окружающей среды от -30°C до 55°C с соответствующим активным терморегулированием.

Обнаружение и тушение пожара

Пожарная безопасность является непреложным элементом конструкции любого аккумуляторного контейнера ESS. Современные контейнеры включают в себя многоуровневое обнаружение: электрохимические датчики газа, которые обнаруживают водород, окись углерода и летучие органические соединения, выделяющиеся на ранней стадии термического выхода из-под контроля; термодатчики и детекторы дыма в качестве вторичных триггеров; и оптические датчики пламени в качестве последнего слоя подтверждения. В системах пожаротушения обычно используются гептафторпропан (HFP/FM-200), CO₂ или — все чаще — системы водяного тумана, специально разработанные для пожаров на литиевых батареях. Некоторые ведущие конструкции включают в себя вентиляционные каналы на уровне ячеек, которые направляют отходящие газы от соседних ячеек в специальные пути выхлопа, снижая вероятность каскадных отказов, распространяющихся по стойке.

Стандартные размеры контейнеров и типичная вместимость

Контейнеры Battery ESS доступны в различных стандартных размерах, которые соответствуют интермодальным размерам ISO, что позволяет перевозить их автомобильным, железнодорожным или морским транспортом без специальных разрешений. В таблице ниже представлены наиболее распространенные конфигурации, доступные от основных производителей по состоянию на 2024–2025 годы:

Ключевые области применения аккумуляторных контейнеров ESS

Контейнерные аккумуляторные блоки ESS служат широкому спектру применений в цепочке создания стоимости электроэнергии: от хранения на стороне производства до промышленных развертываний за счетчиком. Модульная природа контейнерных систем позволяет масштабировать проекты от сотен киловатт-часов до сотен мегаватт-часов просто путем добавления параллельных цепочек контейнеров.

Регулирование частоты в масштабе сети и вспомогательные услуги

Контейнеры ESS для батарей являются одними из самых быстродействующих ресурсов в электрической сети. Они могут перейти из режима ожидания в режим полной номинальной мощности менее чем за 100 миллисекунд — гораздо быстрее, чем газовые пиковые установки или гидроэлектростанции. Это делает их исключительно подходящими для рынков регулирования частоты, где операторы сетей платят больше за ресурсы, которые могут быстро поглощать или подавать энергию для поддержания частоты сети на уровне 50 Гц или 60 Гц. Такие проекты, как Hornsdale Power Reserve в Южной Австралии (150 МВт / 194 МВт-ч, с использованием контейнеров Tesla Megapack), продемонстрировали, что аккумуляторная ESS может превосходить вращающиеся резервные активы по скорости и точности реагирования, сокращая случаи отклонения частоты и получая значительные доходы от вспомогательных услуг.

Укрепление солнечной и ветровой энергетики

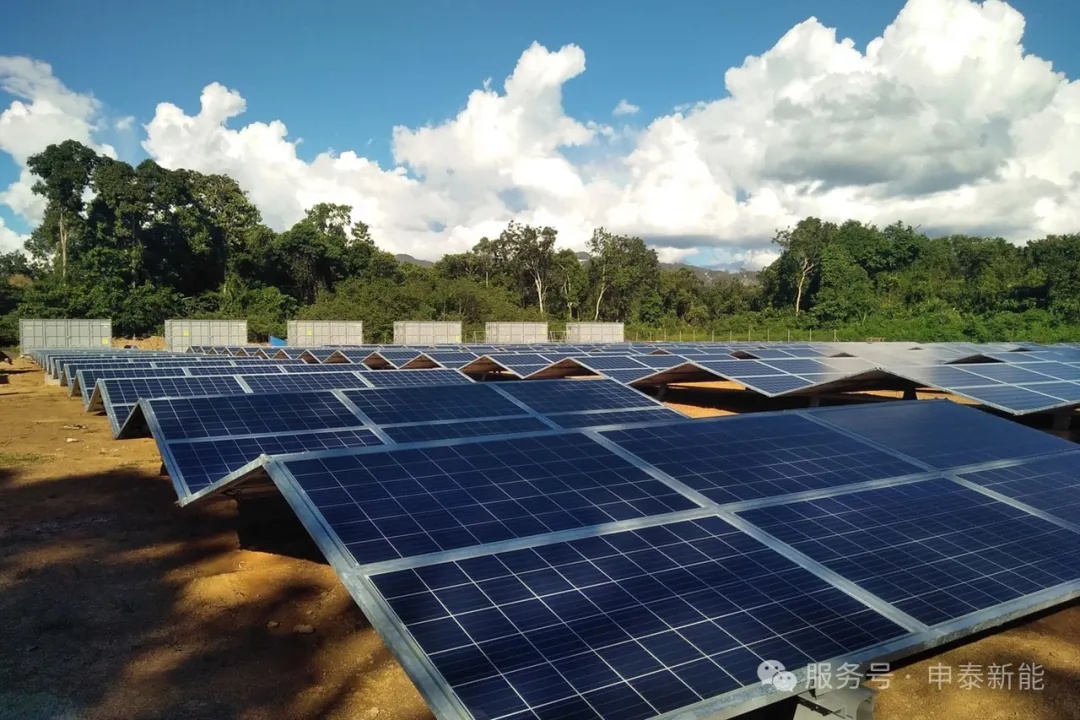

Возобновляемые источники энергии производят электроэнергию с перерывами, создавая скачки напряжения и перерывы в выработке энергии, которые ставят под угрозу стабильность сети. Контейнер батареи ESS, расположенный рядом с солнечной фотоэлектрической или ветряной электростанцией, действует как буфер, поглощая избыточную генерацию в периоды пиковой производительности и разряжая во время облачных переходов, затишья ветра или вечернего пика спроса. На гибридных установках коммунального масштаба система хранения рассчитана на обеспечение пропускной способности энергии от 1 до 4 часов относительно паспортной мощности возобновляемой установки. Эта «укрепляющая» способность превращает переменную генерацию в более предсказуемый и планируемый ресурс, улучшая кредитную мощность станции и ее рыночную стоимость. Многие юрисдикции и покупатели теперь требуют объединения систем хранения в качестве условия контрактов на закупку возобновляемой энергии.

Управление коммерческим и промышленным пиковым спросом

Промышленные объекты и крупные коммерческие здания часто сталкиваются с платой за потребление, которая составляет 30–50% их ежемесячных счетов за электроэнергию. Эти расходы вызываются событиями пикового потребления — иногда продолжительностью всего 15 минут — в периоды выставления счетов. Контейнер ESS с аккумулятором, установленным за счетчиком, может отслеживать нагрузку на объект в режиме реального времени и упреждающе разряжать его, чтобы ограничить пиковые нагрузки, уменьшая измеренный пик и, следовательно, плату за потребление. Сроки окупаемости приложений для снижения пиковой нагрузки C&I обычно составляют от 3 до 7 лет в зависимости от структуры местных тарифов, стоимости аккумуляторов и профилей нагрузки на объект. Контейнерные системы особенно привлекательны в этом сегменте, поскольку их можно размещать на парковках, крышах или прилегающих территориях без значительных модификаций здания.

Микросети и удаленное автономное электропитание

Отдаленные населенные пункты, островные сети, горнодобывающие предприятия и военные объекты, которые полагаются на дизельную генерацию, сталкиваются с высокими затратами на топливо, рисками в цепочке поставок и проблемами выбросов. Батарейные контейнеры ESS в сочетании с солнечной или ветровой генерацией значительно сокращают потребление дизельного топлива — в некоторых гибридных конфигурациях микросетей на 70–90 % — одновременно улучшая качество и надежность электроэнергии. Автономный характер контейнеров ESS делает их идеальными для таких применений: полную систему можно доставить бортовым грузовиком или баржей, поднять на место краном и ввести в эксплуатацию в течение нескольких дней. Проекты на Аляске, в австралийской глубинке и на островах Тихого океана продемонстрировали техническую и экономическую жизнеспособность этого подхода, при этом приведенные затраты на хранение конкурентоспособны по сравнению с дизельной генерацией при ценах на топливо выше 1,00 доллара США за литр.

Устранение перегрузок и отсрочка передачи электроэнергии в сети

В регионах, где инфраструктура передачи электроэнергии ограничена, контейнеры ESS с батареями можно размещать в центрах нагрузки, чтобы отложить или избежать дорогостоящей модернизации сети. Заряжая электроэнергию в непиковые периоды, когда линии электропередачи имеют свободную мощность, и разряжая ее в часы пиковой нагрузки, стратегически размещенный контейнер ESS может снизить пиковую мощность, протекающую через узкие места передачи или распределения. Коммунальные предприятия в Калифорнии, Нью-Йорке и Великобритании развернули контейнерную ESS специально для программ безпроводных альтернатив (NWA), избежав сотен миллионов капитальных затрат на инфраструктуру и одновременно обеспечив эквивалентные результаты по надежности. Гибкость перемещения контейнерных активов — в случае изменения топологии сети — дает коммунальным предприятиям возможность выбора, которую не могут обеспечить инвестиции в фиксированную инфраструктуру.

Планирование площадки и гражданские требования для развертывания контейнера ESS

Успешное развертывание проекта контейнера аккумуляторной батареи ESS требует тщательного планирования площадки с учетом структурных, электрических требований, требований к доступу и безопасности. Недостаточная подготовка площадки является одной из наиболее частых причин задержек реализации проектов и перерасхода средств в контейнерных хранилищах.

• Конструкция фундамента и подушки: Для контейнеров ESS требуются ровные железобетонные опоры, способные выдерживать нагрузку 30–45 тонн на контейнер, а также динамические нагрузки во время сейсмических явлений. Гравийные подушки со стальными балками являются более дешевой альтернативой, используемой в некоторых временных или полупостоянных объектах. В подушке должен быть предусмотрен соответствующий дренаж, чтобы предотвратить попадание воды под пол контейнера.
• Расстояние между контейнерами и клиренс: Нормы пожарной безопасности и требования производителей обычно требуют минимального зазора в 1–3 метра между соседними контейнерами, чтобы обеспечить аварийный доступ и предотвратить распространение огня. Требования местной пожарной юрисдикции (AHJ) должны быть рассмотрены на ранних этапах процесса проектирования, поскольку они значительно различаются в зависимости от региона и могут повлиять на общую площадь объекта на 20–40%.
• Электрическое соединение: Высоковольтные кабели переменного тока, шины постоянного тока (в конфигурациях с постоянным током), каналы связи и заземляющая инфраструктура должны быть скоординированы между контейнерами и точкой соединения. Распределительное устройство среднего напряжения, повышающие трансформаторы и реле защиты обычно размещаются в отдельном электрощитовом помещении или на раме рядом с аккумуляторными контейнерами.
• Охрана периметра и контроль доступа: Установки ESS коммунального масштаба требуют ограждения по периметру (обычно 2,4 м рабицы с колючей проволокой), ворот для доступа транспортных средств, видеонаблюдения и систем обнаружения злоумышленников, чтобы соответствовать NERC CIP или эквивалентным стандартам кибербезопасности и физической безопасности. Контроль доступа для уполномоченного обслуживающего персонала должен быть интегрирован в общую систему управления безопасностью объекта.
• Коммуникации и подключение к SCADA: Для каждого контейнера требуется коммуникационный шлюз, подключенный к EMS объекта, а в приложениях, подключенных к сети, к SCADA коммунального предприятия или платформе управления энергопотреблением через оптоволокно, сотовую связь или выделенную выделенную линию. Для критически важных сетевых активов рекомендуется использовать резервные пути связи, чтобы обеспечить непрерывный мониторинг и контроль доступности.

Ведущие производители и продукты для аккумуляторных контейнеров ESS

Мировой рынок контейнерных аккумуляторов ESS обслуживается конкурентным полем производителей, охватывающих всю цепочку поставок — от производителей элементов, которые вертикально интегрировались в системную интеграцию, до независимых системных интеграторов, которые поставляют элементы и собирают комплексные контейнерные решения. В следующем обзоре представлены наиболее известные продукты и их отличительные характеристики:

Стандарты безопасности и сертификаты для контейнеров ESS

Соблюдение применимых стандартов безопасности является одновременно нормативным требованием и решающим фактором в обеспечении финансирования, страхования и разрешений на объединение сетей для проектов контейнеров ESS с батареями. Нормативно-правовая база сложна: стандарты пересекаются в областях электротехники, пожарной безопасности и строительных норм.

• UL 9540 (Стандарт для систем и оборудования хранения энергии): Основной стандарт безопасности на уровне системы для ESS в Северной Америке. UL 9540 оценивает всю собранную ESS, включая батареи, PCS, BMS и корпус, на электрическую, пожарную и механическую безопасность. Соответствие требованиям большинства строительных и противопожарных норм и правил США для коммерческих и коммунальных предприятий.
• UL 9540A (Метод испытаний для оценки неконтролируемого теплового распространения огня): Сопутствующий метод испытаний в соответствии с UL 9540, который специально оценивает, будет ли тепловой разгон в одной ячейке или модуле распространяться на соседние блоки внутри контейнера. Результаты UL 9540A напрямую отражают требования к расстоянию пожарной безопасности, указанные AHJ и стандартом NFPA 855. Системы с положительными результатами по UL 9540A могут претендовать на сокращение расстояния отступа.
• NFPA 855 (Стандарт установки стационарных систем хранения энергии): Устанавливает максимальное количество накопленной энергии на пожарное отделение, необходимые системы пожаротушения, требования к вентиляции и условия доступа аварийно-спасательных служб. В выпуске 2023 года представлено обновленное руководство, специально предназначенное для крупных наружных контейнерных систем.
• МЭК 62933 (Системы хранения электрической энергии): Серия международных стандартов, регулирующих испытания производительности ESS, требования безопасности и защиты окружающей среды. МЭК 62933-2 охватывает требования безопасности для систем, подключенных к сети, а МЭК 62933-5 рассматривает экологические оценки, включая анализ жизненного цикла.
• IEC 62619 (Требования безопасности для вторичных литиевых элементов в стационарных приложениях): Стандарт на уровне элементов и батарей, охватывающий испытания на устойчивость к неправильному обращению (перезаряд, короткое замыкание, тепловое воздействие) и требования к конструкции элементов, используемых в стационарных приложениях ESS.
• Стандарты NERC CIP (защита критической инфраструктуры): Для подключенных к сети ESS в Северной Америке, классифицируемых как активы оптовой электрической системы (BES), стандарты кибербезопасности NERC CIP требуют особого контроля над электронным доступом, физической безопасностью, реагированием на инциденты и управлением рисками в цепочке поставок для программного и аппаратного обеспечения BMS и EMS.

Общая стоимость владения и экономические соображения

Оценка истинной стоимости проекта контейнера ESS с аккумулятором требует комплексного анализа совокупной стоимости владения (TCO), который выходит далеко за рамки первоначальных капитальных затрат на оборудование. Менеджеры по закупкам и группы проектного финансирования должны учитывать весь спектр факторов затрат на протяжении всего срока эксплуатации системы, обычно 10–20 лет.

Разбивка капитальных затрат

По состоянию на 2024–2025 годы контейнерные системы аккумуляторных батарей ESS «под ключ» закупаются по капитальным затратам примерно 180–300 долларов США за кВтч для всей системы с переменным током, включая контейнеры, PCS, трансформаторы, EMS, подготовку площадки и ввод в эксплуатацию. Системы на базе LFP, находящиеся в нижней части этого диапазона, доступны от китайских производителей, включая CATL, BYD и Sungrow. Системы западных интеграторов или системы, требующие соответствия отечественному контенту (для стимулирующей квалификации ITC/IRA в США), обычно находятся на более высоком уровне или выше этого диапазона. Затраты на аккумуляторы составляют примерно 50–60% от общей стоимости системы, а оставшуюся часть составляют PCS, баланс предприятия и услуги EPC.

Затраты на эксплуатацию и техническое обслуживание

Годовые затраты на эксплуатацию и техническое обслуживание (O&M) для контейнерных ESS обычно варьируются от 5 до 15 долларов США за кВтч в год, в зависимости от объема контракта на обслуживание, сложности системы и удаленности объекта. Деятельность по эксплуатации и техническому обслуживанию включает профилактическое обслуживание систем отопления, вентиляции и кондиционирования и охлаждения, обновления программного обеспечения BMS, замену жидкости терморегулирования (для систем с жидкостным охлаждением), проверки систем пожаротушения и исправления кибербезопасности. Затраты на увеличение — расходы на увеличение емкости аккумулятора для компенсации снижения емкости с течением времени и поддержания контрактной пропускной способности — также должны быть заложены в бюджете, обычно составляющие 10–20% от первоначальной стоимости оборудования в течение 10-летнего периода.

Потоки доходов и формирование стоимости

Экономика проекта аккумуляторного контейнера ESS наиболее благоприятна, когда система может одновременно захватывать несколько потоков доходов — практика, известная как накопление стоимости. Один актив ESS часто может участвовать в энергетическом арбитраже (покупка дешевой электроэнергии в непиковое время и продажа по пиковым ценам), рынках регулирования частоты, рынках мощности и одновременно обеспечивать снижение платы за спрос за счетчиком, при условии, что диспетчерское программное обеспечение достаточно сложное, чтобы оптимизировать все возможности получения дохода без противоречивых обязательств. Проекты на конкурентных рынках США, таких как ERCOT (Техас) и ISO-NE (Новая Англия), продемонстрировали IRR 10–18% для хорошо оптимизированных 4-часовых активов ESS при сочетании энергетического арбитража, вспомогательных услуг и доходов от рынка мощности.

Новые тенденции, формирующие рынок контейнеров для батарей ESS

Рынок контейнерных ESS быстро развивается, чему способствуют снижение стоимости аккумуляторов, увеличение проникновения возобновляемых источников энергии и требования по декарбонизации энергосетей. Несколько важных тенденций изменят дизайн продуктов, экономику проектов и структуру рынка в конце 2020-х годов.

• Увеличение плотности энергии на контейнер: Производители постоянно увеличивают потребляемую мощность в кВтч на контейнер за счет инноваций в области «ячейка-стойка» и «ячейка-пакет», более высоких контейнерных рам с большим кубом и отдельных элементов большей емкости (например, призматические элементы LFP емкостью 314 Ач и 628 Ач сейчас поступают в производство). Траектория предполагает, что 40-футовые контейнеры мощностью более 8–10 МВт могут стать коммерчески доступными к 2027 году.
• Более длительное хранение: По мере углубления декарбонизации сети спрос на ESS продолжительностью 6–12 часов быстро растет. Это стимулирует интерес к альтернативным химическим элементам, включая натрий-ионные, железо-воздушные и проточные батареи, которые упаковываются в контейнерные форматы для использования в приложениях с более длительным сроком службы, где экономика лития менее выгодна.
• Контейнеры для использованных аккумуляторов: Списанные аккумуляторные батареи для электромобилей, особенно из электрических автобусов и пассажирских автомобилей раннего поколения, ремонтируются и переупаковываются в контейнерные ESS для менее требовательных стационарных приложений, таких как сглаживание солнечной энергии или резервное питание. Системы второго срока службы могут предложить авансовые затраты на 30–50 % ниже, хотя они требуют более строгой BMS и тщательного управления циклом.
• Управление энергопотреблением на основе искусственного интеллекта: Платформы EMS следующего поколения используют машинное обучение и рыночные данные в режиме реального времени для динамической оптимизации решений по отправке по нескольким потокам доходов, прогнозирования деградации и планирования технического обслуживания. Такие компании, как Tesla (Autobidder), Fluence (Mosaic OS) и Stem (Athena), активно конкурируют за возможности программного обеспечения, поскольку дифференциация аппаратного обеспечения сужается.
• Внутренний контент и локализация цепочки поставок: Закон США о снижении инфляции (IRA), Регламент ЕС по батареям и аналогичные политики в Австралии и Индии создают сильные стимулы для локализации производства аккумуляторов ESS. Это стимулирует значительные инвестиции в гигафабрики в Северной Америке и Европе по производству элементов LFP и сборке контейнеров ESS, что постепенно приведет к изменению вариантов закупок для проектов, требующих квалификации местного содержания.
